cisco DHCP设置

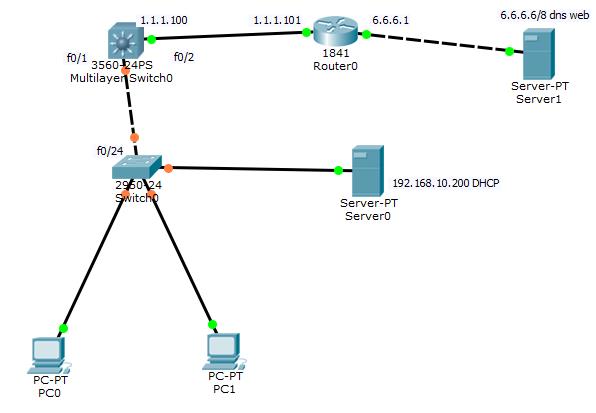

server0:DHCP服务器：192.168.10.200/24
dhcp设置：
第一组：默认网关：192.168.10.1 DNS:6.6.6.6 开始IP：192.168.10.1
第二组：默认网关：192.168.20.1 DNS:6.6.6.6 开始IP：192.168.20.1
第三组：默认网关：192.168.30.1 DNS:6.6.6.6 开始IP：192.168.30.1
server1:dns web 6.6.6.6/8

switch0:建立三个VLAN,分别为10 20 30,分别将pc0 pc1 server0划为vlan 20,vlan30,vlan10
三层交换机:与二层之间trunk
三层交换机:(开启类似单臂路由):必须先建立VLAN ,再打开VLAN接口
vlan 10
vlan 20
vlan 20
int vlan 10
ip addr 192.168.10.1 255.255.255.0
ip routing
int vlan 20
ip addr 192.168.20.1 255.255.255.0
ip routing
int vlan 30
ip addr 192.168.30.1 255.255.255.0
ip routing
int f0/2
no sw
ip addr 1.1.1.100 255.0.0.0
no shut

router0:
int f0/0
ip addr 1.1.1.101 255.0.0.0
int f0/1
ip addr 6.6.6.1 255.0.0.0

开户OSPF路由:
三层交换机:
router ospf 1 //开启OSPF路由
router-id 1.1.1.1//每个路由器ID都不能相同
network 192.168.10.1 0.0.0.0 area 0//声明直连网络,路由器相应的接口IP,子网掩码为0 ,区域必须相同
network 192.168.20.1 0.0.0.0 area 0
network 192.168.30.1 0.0.0.0 area 0
network 1.1.1.100 0.0.0.0 area 0

router0:
router ospf 1
router-id 2.2.2.2
network 1.1.1.101 0.0.0.0 area 0
network 6.6.6.1 0.0.0.0 area 0

开启DHCP中继:
在路由器开启DHCP中继,指明相应的DHCP服务器地址
三层交换机:
int vlan 10
ip helper-address 192.168.10.200 //每个接口都要指定DHCP的IP地址 ,根据DHCP 所在VLAN,确定网关,从而确定相应的组,而确定IP地址
int vlan 20
ip helper-address 192.168.10.200
int vlan 30
ip helper-address 192.168.10.200
